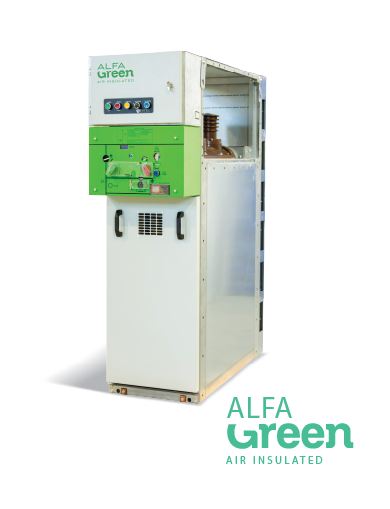

ALFA GREEN AIR-INSULATED

Soluție modulară în carcasă metalică

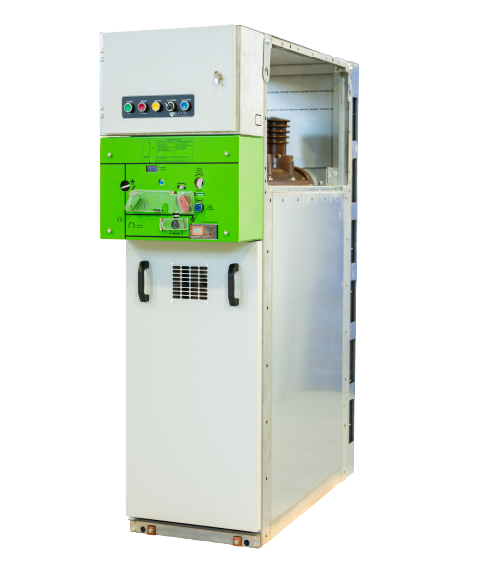

CELULE MODULARE ÎN CARCASĂ METALICĂ

SOLUȚIE MODULARĂ

Celulele sunt concepute pentru a fi utilizate în distribuția secundară, asigurând alimentarea cu energie electrică a consumatorilor casnici și industriali.


Acestea sunt celule modulare în carcasă metalică, cu un sistem simplu de bare și izolație în aer. Ele sunt proiectate pentru a îndeplini cerințele majorității distribuitorilor de energie și oferă o soluție eficientă de extindere a tablourilor existente cu SF₆.


Funcții:

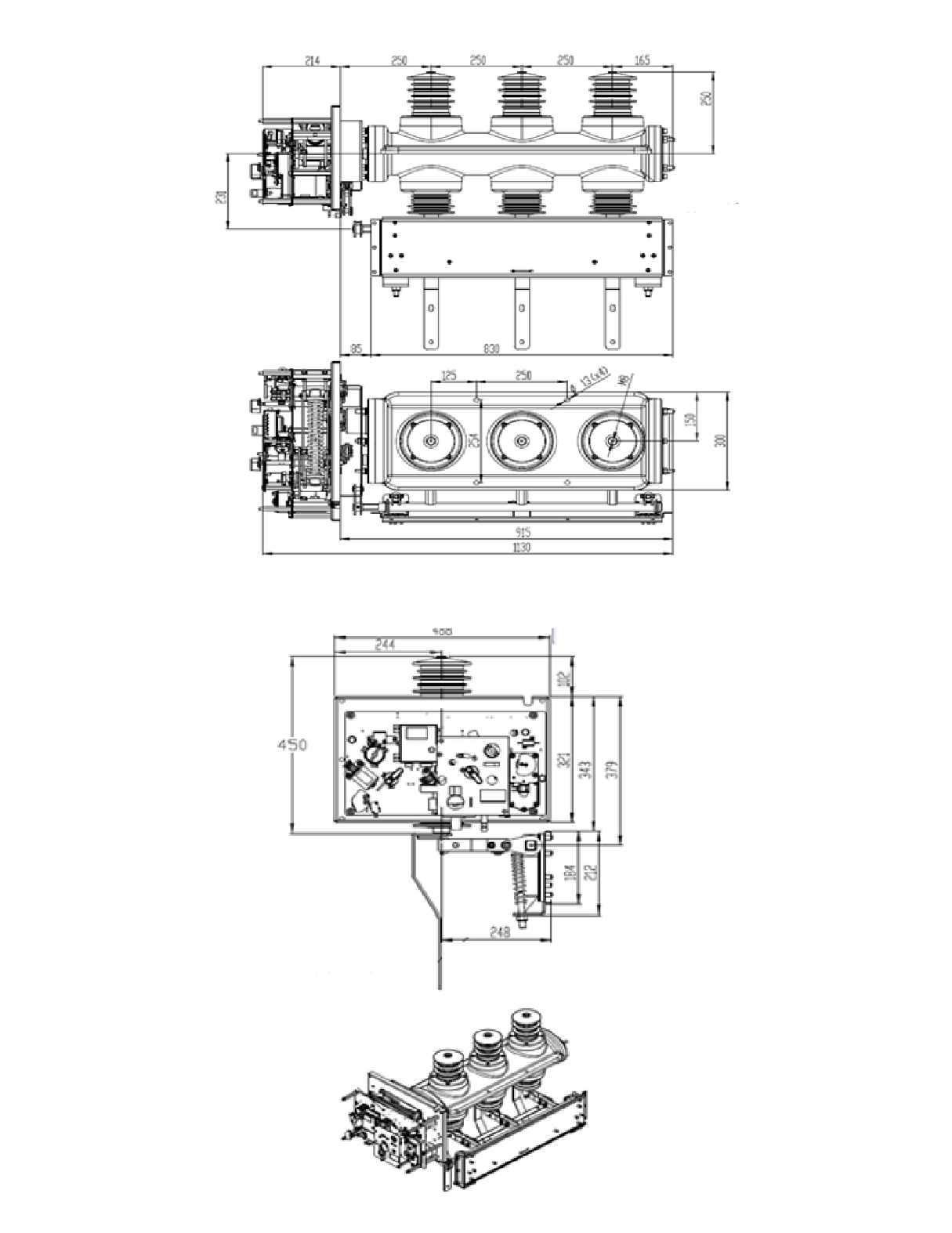

  • Separator de sarcină: Realizat din rășină epoxidică, care utilizează aer uscat pentru izolație și capsule cu vid pentru comutație.
  • Izolație: Bazată pe aer, un mediu sigur și ecologic.
  • Structură: Modulară, cu aparataj fix, permițând integrarea rapidă.
  • Compatibilitate: Poate extinde sau completa tablourile existente cu SF₆.

AVANTAJELE ALFA GREEN AIR-INSULATED​

Respectă (UE) 2024/573
și IEC 62271-200.

Operare sigură
și fiabilă.

Soluție modulară

​

Pentru consumatori casnici
și industriali.

Izolație avansată



Celule modulare în carcasă metalică. cu un sistem simplu de bare și izolație în aer, proiectate pentru a îndeplini cerințele majorității distribuitorilor de energie și oferă o soluție de extindere a tablourilor existente cu SF6.

DATE TEHNICE


⚡︎Tensiune Nominală UR=24kV
⚡︎Tensiune nominală de ținere șa impuls de trăsnet Up=125/145kV 1,2/50µs
⚡︎Tensiune nominală de ținere la frecvență industrială  Ud=50kVrms, 1 min
⚡︎Curent Nominal  Ir=630A
⚡︎Curent nominal admisibil de scurtă durată  Ik=21kAef/1sec
⚡︎Curent nominal admisibil de vârf  IP54.6 kAmax
⚡︎Continuitate în exploatare LSC2A
⚡︎Rezistență la arc liber din față și din lateral  IAC AFL 16kA/1sec
⚡︎Anduranță mecanică separator  Clasa M1
⚡︎Anduranță mecanică C.L.P  Clasa M0
⚡︎Presiune minimă de izolare  2 bari (abs)
⚡︎Presiune de umplere 2.5 bari (abs)
⚡︎Separator de sarcină Cu acționare manuală sau motorizată
⚡︎Grad de protecție împotriva efectului mecanic  IK07
⚡︎Grad de protecție IP3X
