ALFA SM AIR-SET

Soluție modulară digitală

Despre ALFA SM AIR-SET

Monitorizare permanentă & mentenanță predictivă

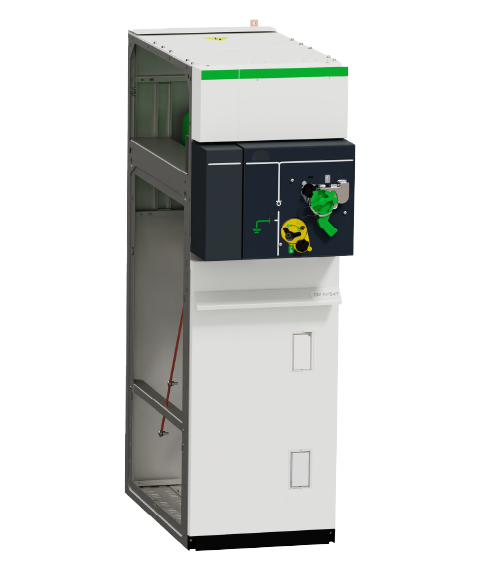

Alfa SM AIR-SET este o gamă modulară de celule de distribuție secundară până la 1250 A / 24 kV – cu tehnologie SF₆ FREE de medie tensiune, izolată în aer pur și echipată cu tehnologie de întrerupere în vid (SVI™).

Este o soluție concepută pentru rețele electrice, infrastructură industrială și clădiri comerciale. Alfa SM AIR-SET oferă performanțe echivalente cu soluțiile tradiționale cu SF₆, dar fără emisii și fără riscul apariției substanțelor toxice.

Soluția permite monitorizare permanentă, mentenanță predictivă și integrare facilă în sisteme SCADA.


Funcții:

  • Separator
  • Separator cu siguranță
  • Întreruptor
  • Conexiune directă
  • Măsură de curent și tensiune MT

AVANTAJELE ALFA SM AIR-SET​

Alimentat cu aer si digital pentru siguranță

Grad ridicat de detectare integrată a arcurilor electrice

Permite monitorizarea permanentă și mentenanță predictivă

​

Oferă jurnale digitale și manuale de asistență​

Starea dispozitivului poate fi monitorizată prin wireless



DATE TEHNICE


⚡︎Frecvență 50/60 Hz
⚡︎Curent nominal (A) 630A/1,250A
⚡︎Tensiune nominală (kV) până la 24kV
⚡︎Frecvența nominală a puterii 1 min până la 50kV
⚡︎Tensiune de ținere la impouls (vârf) până la 125kV
⚡︎Clasa de separare PI
⚡︎Pierderea clasei de continuitate serviciu LSC2A(LSC1 pentru funcții de măsurare și înălțime)
⚡︎Instalare la interior
⚡︎Indice de protecție Incinta: IP3X/între compartimente: IP2X
⚡︎Curent limită termic până la 25kA 1s
⚡︎Clasificare de arc intern A-FL de bază: 12,5 kA 1s Advanced, A-FL(R): 12,5 kA 1s, 16 kA as, 20 kA 1s
⚡︎Tehnologie de stingere a arcului electric Vid
⚡︎Interval de temperatură pentru aerul ambiant -25 grade Celsius la 40 grade Celsius
⚡︎Rezistența mecanică Disjunctor 10,000 operații (M2)/Comutator: 10,000 operații (M2)
⚡︎Direcția de evacuare a gazelor Elementar: partea inferioară spate Avansat: jos sau sus
⚡︎Lățime unitate
Comutator și comutator de siguranță 375/500
Întrerupător 750
Contorizare 375/750
Suporți de înălțare 375/500
⚡︎Adâncime unitate De bază 940/1020 Avansat 1030/1230
⚡︎Înălțime De la 1600 la 2050
